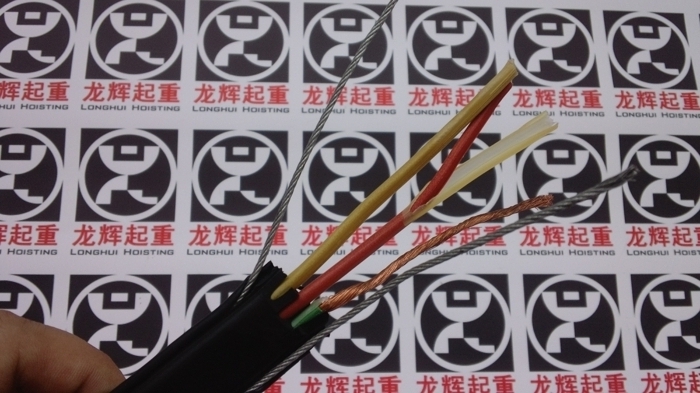

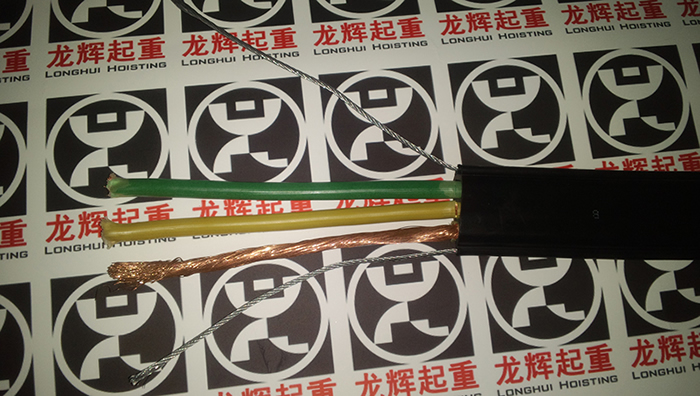

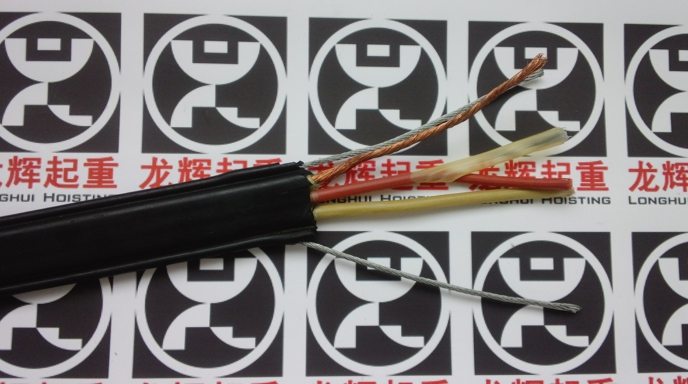

起重机电缆：专利产品起重机扁平电缆，双侧带钢丝扁电缆，起重机运行电缆拖缆

山东龙辉起重机械有限公司 专利产品，双侧带钢丝，符合起重机防护标准，三层护套，橡套软电缆，柔软耐折，双侧带钢丝抗拉，永不断线。

电力电缆：省略
控制电缆：K
阻燃及等级：ZR；Z（A、B、C、D）
移动用：Y
安装线：导体代号
铜导体：省略
软结构：R
镀银铜导体：Y
5.1.3绝缘代号
氟塑料绝缘：F
硅橡胶绝缘：G
交联聚乙烯绝缘：YJ
聚乙烯绝缘：Y
聚氯乙烯绝缘：V
屏蔽代号
编织屏蔽：P
镀锡铜丝编织屏蔽：P1
铜塑复合带屏蔽：P2
铝塑复合带屏蔽：P3
 护套代号
氟塑料护套：F
硅橡胶护套：G
聚乙烯或聚烯烃护套：Y
聚氯乙烯护套：V
铠装及外护套代号
钢带铠装：2
钢带铠装聚氯乙烯外套：22
钢带铠装聚乙烯外套：23
氟塑料外护套：F
硅橡胶外护套：G
丁腈外护套：VF

BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线
AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线
RV：软铜导体无护套电缆
AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线
RVB：软铜导体扁形无护套电缆
RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线
RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套）
AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆
电缆的规格型号代表的含义
型号含义：
R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘 V－聚氯乙烯护套
B－平型（扁形）。
S－双绞型。A－镀锡或镀银。
F－耐高温
P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装
Y—预制型、一般省略，或聚烯烃护套
FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
例如：SYV 75-5-1(A、B、C）
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编
75：75欧姆 5：线径为5MM 1：代表单芯
SYWV 75-5-1
S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
75：75欧姆 5：线缆外径为5MM 1：代表单芯
例如：RVVP2*32/0.2 RVV2*1.0 BVR
R: 软线 VV:双层护套线 P屏蔽
2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM
ZR-RVS2*24/0.12
ZR: 阻燃 R: 软线 S:双绞线
2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM
型号、名称
RV 铜芯氯乙烯绝缘连接电缆（电线）
AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）
RVB 铜芯聚氯乙烯平型连接电线
RVS 铜芯聚氯乙烯绞型连接电线
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线
2、规格表示法的含义
规格采用芯数、标称截面和电压等级表示
①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV
②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，
如：4**185+1*95 0.6/1KV
③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T
3、完整的型号规格表示法
因为分支电缆包含主干电缆和支线电缆。而且两者规格结构不同，因此有两种表示方法：
①将主干电缆和支线电缆分别表示，
如：干线电缆：FD-YJV-4*（1*185）+1*95 0.6/1KV
支线电缆：FD-YJV-4*（1*25）+1*16 0.6/1KV
这种方法在设计时尤为简明，可以方便地表示出支线规格的不同
②将主干电缆和支线电缆连同表示，如：FD-YJV-4*（1*185/25） +1*95/16 0.6/1KV
这种方法比较直观，但仅限于支线电缆为同一种规格的情况，无法表示支线的不同规格：
由于分支电缆主要由于1KV低压配电系统，因此，其额定电压0.6/1KV在设计标注时，可以省略。
二、产品型号中拼音字母所代表的意义（无括号的字）
A：（聚）胺（脂），安（装），铝塑料护套（Alpeth）
B：扁，半，编（织），泵、布、（聚）苯（乙烯），玻（璃纤维），补，平行
C：车、醇、采（掘机）、瓷、重（型），船用，蓄电（池），磁充，偿，（黄腊）绸，（三）醋（酸薄膜），自承式
D：带，（不）滴（流），灯，电，（冷）冻（即耐寒），丁（基橡皮），镀
E：二（层），野（外），对称结构（代号），乙（丙橡皮）（EPR）
F：（聚四）氟（乙烯），分（相），非（燃性），飞（机），泡沫聚乙烯（YF）
G：钢、沟、改（性漆）、管、高（压）
H：合（金），环（氧漆），焊、花、通讯电缆（用途代号），H（H型，即分相屏蔽结构），寒
J：绞、加（强），加（厚），锯，局（用）
K：（真）空，卡（普隆），控制，铠装，空心。
L：铝、炉、腊（克）、沥（青）、（防）雷、磷
M：棉（纱）、麻、母（线）、帽、膜
N：（自）粘（性）、泥（炭）、（高阻）尼（线芯）、尼（龙）、耐火
O：同轴（结构代号）
P：排、（芯）屏（蔽）、配（线）、贫（泛浸渍，即干绝缘），信号电缆（用途代号）
Q：牵（引车）、漆、铅、轻（型）、气、汽（车），高（强度聚乙烯醇缩醛）
R：软、人（造）丝、日用（用途代号），（耐）热（化）。
S：刷，丝，射频（用途代号），双，钢塑料护层(Stalpeth)，低烟无卤阻燃护套
T：铜、梯、特、通、陶、电梯、探
U：矿、棉（指石棉），矿用（用途代号）
V：（P）V（C）（聚氯乙烯）
W：（地球）物（理）、皱纹护套、无（磁性）、（耐高）温、（野）外、石油（用途代号）
X：橡（力缆）、聚酰胺、橡（皮绝缘）
Y：硬，园，油，氧，（耐）油，移动（用途代号），聚乙烯，压
Z：（聚）酯，纸，（电）钻，中型，综（合）
YJ：交联聚乙烯绝缘
P2：铜带屏蔽
ZRK：系列代号，表示阻燃型控制电缆

电缆使用说明书

一、电缆型号、规格的选择

用户应根据国家现行颁布的电缆设计规范、规程，按照实际工程敷设环境条件，系统电压等级，负荷性质和负荷情况，并充分考虑工程发展程度，来正确选择电缆的型号与规格。

二、产品交付验收

产品到达目的地后，用户应即时进行验收，并办理签字等手续。验收项目应包括：

1、合格证（每盘、每件一份）

2、质量保证书。

3、电缆的外包装物是否完好，有无破损。

4、电缆端头是否封帽，有无破损或密封不良等现象。

5、电费盘是否明显变形、扭曲。

6、检查电缆外表是否完好，有无擦伤、擦破等现象。

7、电缆型号、规格、长度是否与货单一致。

三、电缆的装卸、运输、保管、现场放置等注意事项：

1、装有电缆的电缆盘应竖直放置，严禁平放或叠放。

2、装卸电缆应逐盘吊装，严禁同时几盘吊装。注意起重工具受力位置，不能在电缆盘边沿、侧面、加强盘位置直接受力，吊钩起吊应钩牢电缆盘中心孔；用叉车铲运时，要注意两叉臂与电缆盘两边同时受力，落地平稳。

3、装卸时使用的起重工具、钢丝绳、吊钩等，承载能力要大于电缆及包装物的总重量。

4、在车辆等运输工具上装运电缆时，电缆盘必须放稳，并用合适方法固定，防止互碰或翻倒。

5、严禁从高处推下装有电缆的电缆盘。

6、搁放电缆盘安放在平稳的地方，保证电缆盘稳固，以上滚动碰撞损坏电缆和其他以外事故发生。

7、电缆短距离搬运，允许将电缆盘滚动，但滚动方面必须与箭头指示方向一致，否则易损坏电缆；另应采取措施，防止电缆盘滚动路径中地面上凸起硬物挤伤电缆。

8、电缆储存，应避开有腐蚀性的气味、高温、易燃易爆等场所；电缆储存时应检查其端头密封，对分段后的电缆盘上的剩余电缆,应及时采取可靠的密封措施,防止电缆端头进水；电缆不宜长期露天存放。

四、电缆的敷设、安装

电缆的敷设、安装应严格遵守GB50168-92《电气装置安装工厂电缆线路施工及验收规范》，并应由取得资格证书的、有实际工作经验的人员担任。

1、电缆敷设应采取符合要求的专用设备工具（如放线架、导轮）。可采用端头牵引，机械输送，人工敷设引导的同步敷设方式。

2、敷设时及敷设后的电缆，其最大侧压力、最大牵引力、最小允许弯曲半径不得超过产品允许的规定值。

A、侧压力：一般不大于300kg。

B、最大牵引力：按有关规定，铜芯电缆的最大牵引力可按7kg/㎜²，铝芯电缆的允许最大牵引拉力可按4kg/㎜²计。

C、电缆的最小弯曲半径：控制电缆：无铠装及屏蔽软电线大于电缆外径的6倍，铠装铜带屏蔽电缆大于电缆外径的12倍。

电力电缆：单芯电缆应大于电缆直径的20倍，多芯电缆应大于电缆直径有15倍。

3、电缆的敷设温度应不低于0℃,若敷设现场环境温度低于0℃,则应将电缆预热。经过加热的电缆应尽快敷设，当电缆冷却至低于0℃时，不得再加弯曲。

4、敷设时，应采取措施，防止发生电缆有外面、沟壁、管口、机具上的擦伤。一经发现，必须立即停敷。查出原因后加以排除，方可再进行敷设。

5、敷设时，不允许扭曲，以免损伤电缆。如果造成扭曲应顺着扭曲方向解除，不能用任何工具、物件敲击电缆，以防损伤电缆，敷设时应顺着圆圈方向转动，不能强行拖放，防止电缆发生扭曲。

6、（1）电缆采用直立敷设时，埋深不得小于700㎜（电缆表面上端距地面），沟底（必须有良好土层）平整，无硬质杂物，铺100㎜厚的细土或黄沙，电缆敷设好手，上面应加盖100㎜厚的细土或黄沙，再盖混凝土或砖等，保护盖板其覆盖宽度应超过电缆两侧50㎜，覆盖土后，加面上还应该装设路径标志。

（2）电缆应埋设于冻土层下。当无法深埋时，应采取措施，防止电缆受到损伤。

（3）直埋电缆间、志各种设施平行或交叉的净距应符合有关规程规定。

7、其他敷设方式参照规程有关规定。非铠装电缆不得直立敷设。有腐蚀性的土壤未经处理不得直埋敷设，直埋电缆过道路时应加条符合要求的保护管。

五、电缆敷设安装竣工后，应按标准做交接预防性实验，合格后方可投运。

六、电缆产品的使用特性：

1、敷设的环境温度不低于0℃。

2、电缆的额定电压应不大于或等于系统的额定工作电压，最高电压不得超过电缆额定电压的1.15倍。

3、交联聚乙烯绝缘电缆导体的允许长期最高工作温度为90℃，短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。

4、聚氯乙烯绝缘电缆导体的允许长期最高工作温度为70℃，短路时（最长持续时间不超过5秒）电缆导体的最高温度：导体截面≤300㎜²为160℃。导体截面>300㎜²为140℃。

5、电缆运行中，严禁长时间过负荷运行。

6、电缆敷设一般不落差影响。

7、除钢丝铠装电缆可以承受规定的拉力外，其他电缆不能长期随拉力。

8、交流供电回路由多根电缆并联组成时，宜采用相同型号、规格、同长度电缆、除特殊场合下，一般不推荐使用并联电缆敷设方式。

9、除防水电缆外，电缆不应长期放在水中。

10、沟、管、隧道电缆数量较多时，电缆敷设应注意通风散热，直埋电缆敷设时，应采取防止土壤电缆水分迁移的措施。

七、敷设场所的环境保护

在敷设及安装过程中废弃物应收集处置，不得随意抛弃，影响四周的环境。

拖链电缆TRVV

适用于干燥或潮湿的室内，无强应力缓释或强制引导的自由连续往复运动下的安装， 特别是工业使用环境下的频繁弯曲场合，如木工机械、机床加工设备、物流输送系统、起重机场合等

拖链电缆，屏蔽拖链TRVVP

适用于干燥或潮湿的室内，无强应力缓释或强制引导的自由连续往复运动下的安装， 特别是工业使用环境下的频繁弯曲场合，如木工机械、机床加工设备、物流输送系统、起重机场合等。

高柔性电缆，拖链电缆TRVVP

产品特性： 防水、防油、耐寒、耐弯曲、抗紫外线、阻燃、耐磨、防电磁干扰 耐弯曲使用寿命500-1000万次以上（高柔）

起重机电缆，行车起重电缆YFFB

起重机电缆，行车起重电缆YFFB 度钢丝，加强其所能承受之张力，延长电缆使用时间。广泛应用于行车、台车、传输机械、起重天车和各种探伤设备，也可作自承式井道或倾斜式货架的安装，动力传输线及控制、照明、通讯线路的使用.

起重电缆，其中卷筒电缆，行车YFFB

起重电缆，其中卷筒电缆，行车YFFB 使用寿命长，最大限度提高电梯生产企业的营运效率。可在悬挂长度较长的情况下提供整体电气控制，同时承受机械应力。因采用钢丝承载缆芯，可用于长距离悬挂使用场合

起重电缆，其中卷筒电缆，行车YFFB

起重电缆，其中卷筒电缆，行车YFFB 行车电缆又名铜芯丁腈聚氯乙烯复合物护套、扁平电缆。本产品适用于交流额定电压300/500V及以下，是连接各种频繁移动式电气设备的铜芯聚氯乙烯软电缆，内可置高强度钢丝，加强其所能承受之张力，延长电缆使用时间。

起重机电缆 行车扁平电缆 抗拉伸电缆YFFB

起重机电缆 行车扁平电缆 抗拉伸电缆YFFB 本产品具有耐寒、柔软、耐磨、防油等特性。 比圆电缆的弯曲半径小，节省安装空间。

起重行车电缆，YFFB,YVFN丁晴橡胶电缆厂家订购

起重行车电缆，YFFB,YVFN丁晴橡胶电缆厂家订购 该电缆采用特殊结构设计，可作为动力及控制电缆安装在轨道，起重机，物流输送等场合 扁平电缆特性：采用新型耐油柔性专用护外套，可在-15低温下仍保持柔软，阻燃 扁平电缆结构

起重行车电缆，YFFB,YVFB扁平综合电缆厂家

起重行车电缆，YFFB,YVFB扁平综合电缆厂家 本产品具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的移动电器用连接电缆

丁晴橡胶电缆，YFFB综合扁平线12×1.5

丁晴橡胶电缆，YFFB综合扁平线12×1.5 该电缆采用特殊结构设计，可作为动力及控制电缆安装在轨道，起重机、物 流输送等场合。

【产品简介】

【详细说明】

---
